近红外与运动想象
MOTOR IMAGERY AND STROOP TEST WITH EEG AND FNIRS
近红外与运动想象解决方案

近红外介绍

功能性近红外光谱(fNIRS)是一种无创光学成像技术,它通过使用两种不同波长(760nm和850nm),由于含氧血红蛋白和去氧血红蛋白在此光谱段落上差异性明显,故选此两种波长)的光测量脑组织中含氧和脱氧血红蛋白的变化来间接评估神经元的活性。

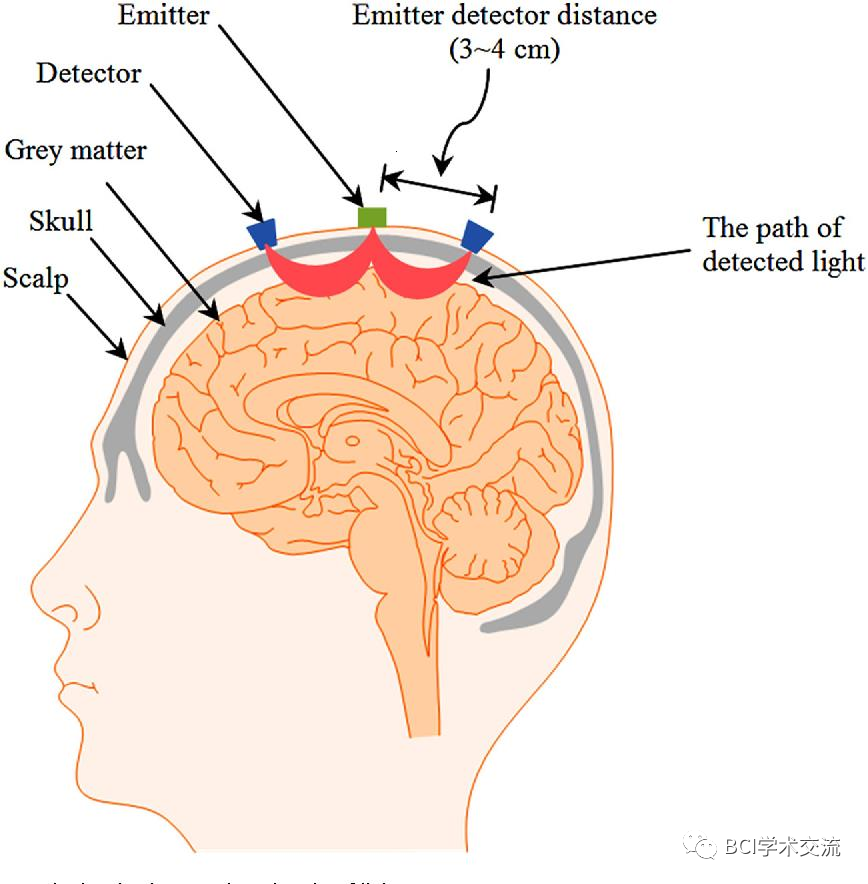

近红外采集原理

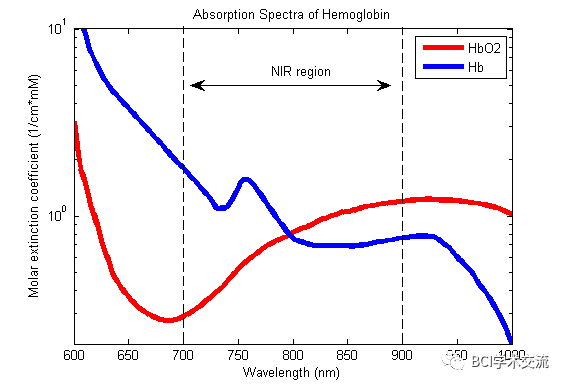

含氧与去氧血红蛋白对光谱吸收差异性变化


近红外采集信号采集


无线脑电近红外设备近红外信号(红色为含氧血红蛋白浓度,蓝色为去氧血红蛋白浓度


在单次运动想象时,设置任务刺激自点线处开始,一次任务时长为10s,血氧血红蛋白浓度达到顶点时时长为8s,其浓度变化情况如下图:

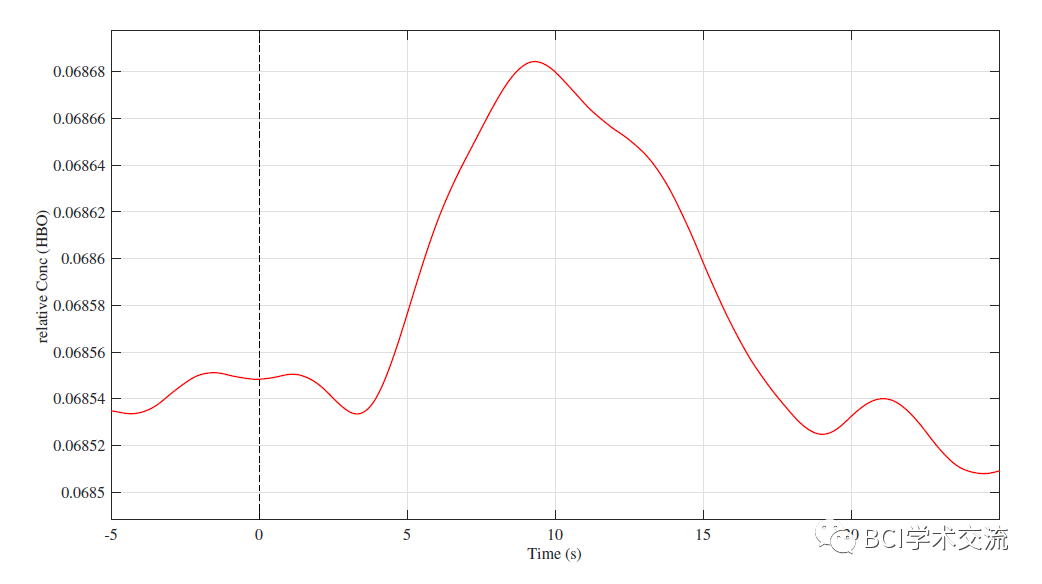

含氧血红蛋白在运动想象时浓度变化情况

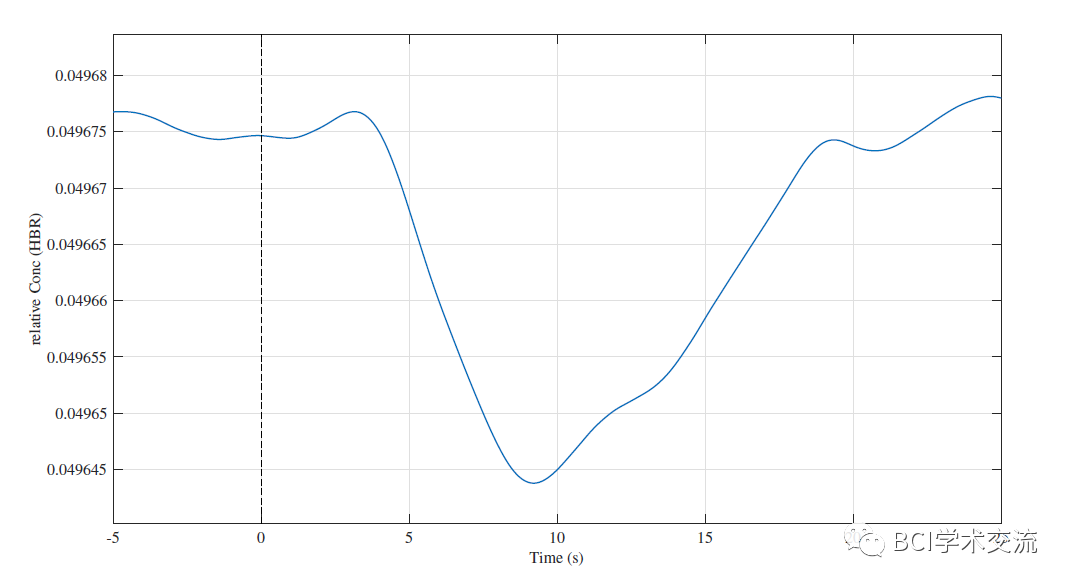

去氧血红蛋白在运动想象时浓度变化情况




g.tec近红外与运动想象应用方案

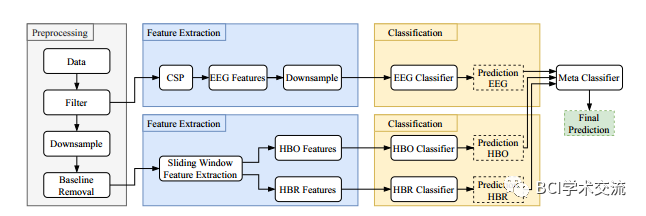

在提取基于EEG和fNIRS的特征之前对数据进行预处理,然后将这些特征转发给各自的分类器,并进行线性分析,然后由元分类器进行利用。


线性分类介绍


为了评价算法的性能,对每个时间点(试验)的正确分类样本进行了累积,然后进行了平均。这种处理方式是基于EEG、HBO和HBR的分类以及所有三种方法的组合进行的。


结果分析

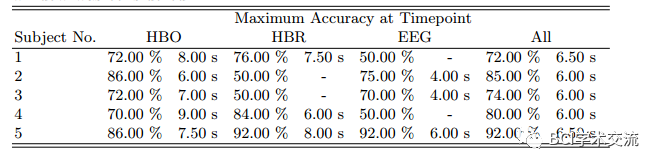

数据结果统计

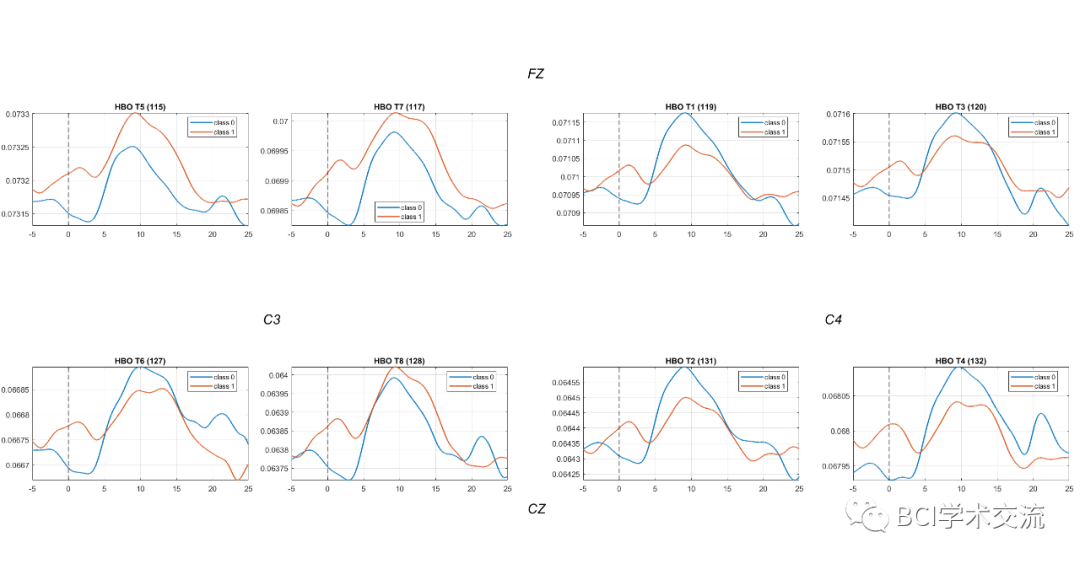

含氧血红蛋白浓度变化(蓝色曲线表示想象左手运动,红色曲线表示想象右手运动)

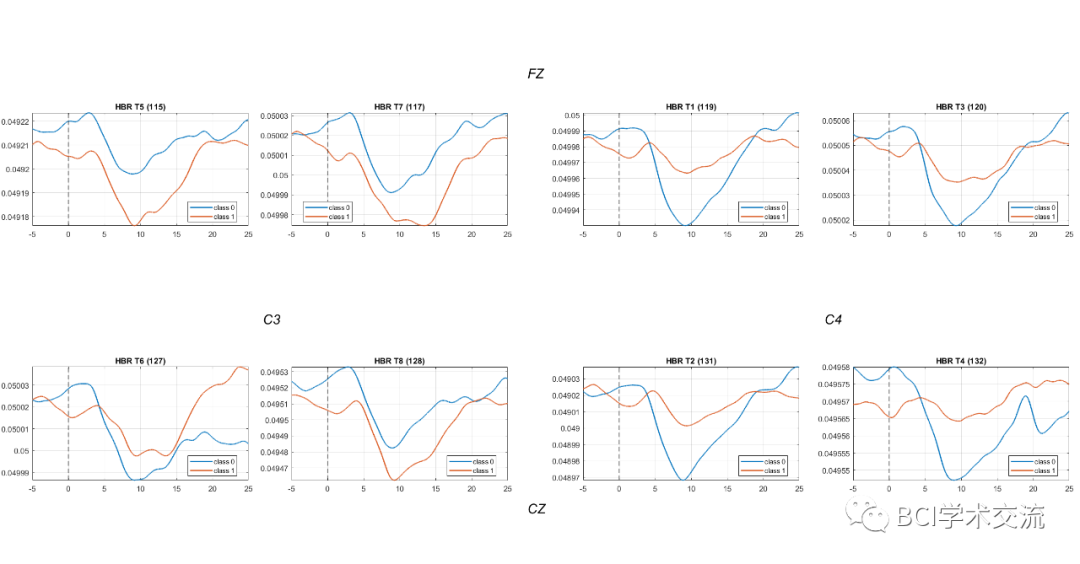

去氧血红蛋白浓度变化(蓝色曲线表示想象左手运动,红色曲线表示想象右手运动)

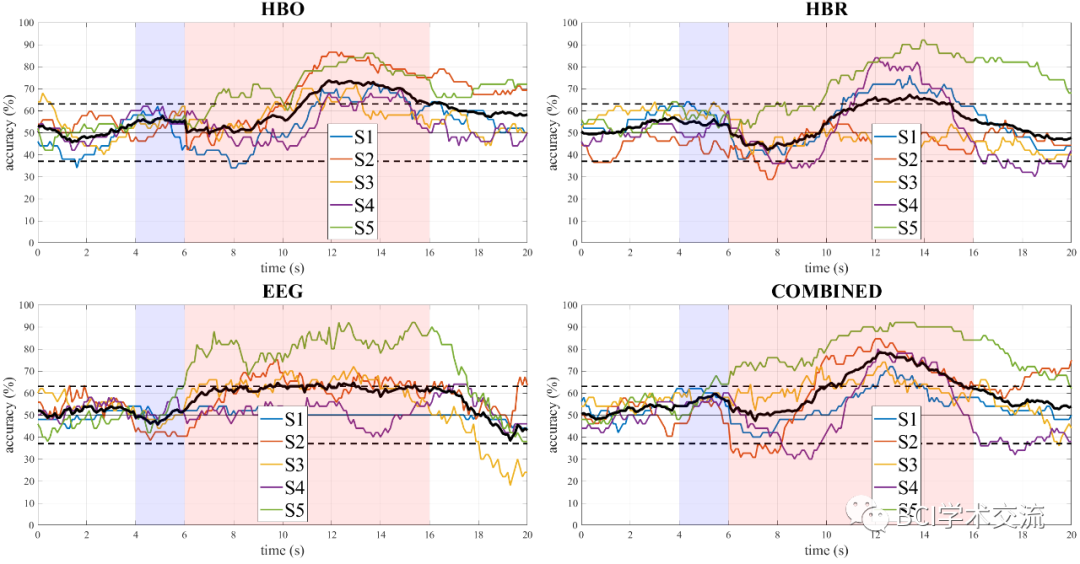

5位受试者平均准确度曲线图,蓝色部分(4s-6s)表示指令发出,红色部分(6s-16s)表示任务窗口




近红外与运动想象

g.Nautilus fNIRS无线脑电近红外采集系统支持同步采集脑电和近红外信号,fNIRS无创性测量脑氧合水平和血流动力学。当大脑区域变得更活跃时,氧合水平会发生变化。研究人员可以根据血氧合和其他因素的变化实时识别大脑活动。EEG显示大脑的电活动并提供高时间分辨率。fNIRS显示血氧含量变化并提供高空间分辨率。为实验提供多数据参考。




g.HIsys模块化分析软件自带无线近红外采集范式,范式支持以运动想象为基础的脑电及近红外同步采集,采集数据可导入g.BSanalyze离线分析软件中进行分析,分析内容包含所有必要的预处理、特征提取、线性分类等操作。
